Tutorial Scratch S4A 09 Entradas y Salidas Analogicas.



Hasta ahora hemos visto las entradas y salidas digitales, que son aquellas en las que la señal es "Encendido" = True = 1 o "Apagado" = False = 0. Hoy veremos las entradas y salidas analógicas que son aquellas que pueden darnos diferentes valores entre un máximo y un mínimo.



Explicación paso a paso:

SCRATCH 309 S4A ENTRADAS SALIDAS ANALOGICAS





SCRATCH 309 S4A ENTRADAS SALIDAS ANALOGICAS

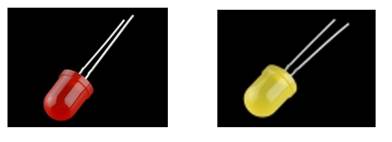

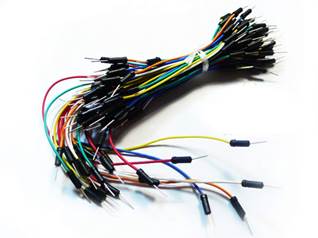

1 Arduino, 1 Led Rojo, 1 Led Amarillo, 1 Protoboard, Numerosos Cables de Colores con conectores para protoboard, 1 Bluetooth ROHS PARA ARDUINO, 2 Portabaterías con 2 x 4 Pilas, 2 Conectores de Portabaterías, 1 Potenciometro.

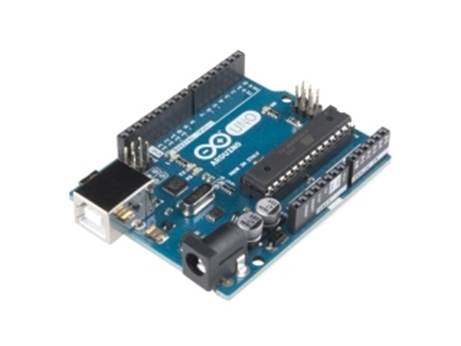

Arduino UNO Original con ATMega328

Donde encontrarlo



Donde encontrarlo



Small Breadboard

Donde encontrarlo



http://www.electan.com/images/Seeedstudio/234.jpg

Donde encontrarlo

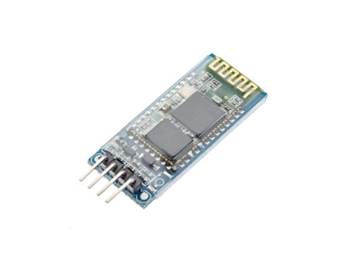

Módulo Bluetooth HC-06

Donde encontrarlo

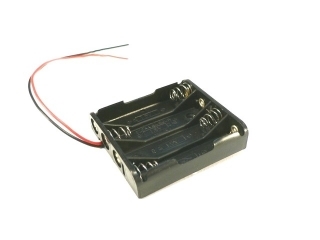

Portapilas 4 pilas tipo AA

Donde encontrarlo



http://www.electan.com/images/PRT-08084-01.jpg

Donde encontrarlo



Main Product

Donde encontrarlo

Hasta ahora hemos visto las entradas y salidas digitales, que son aquellas en las que la señal es "Encendido" = True = 1 o "Apagado" = False = 0.

Hoy veremos las entradas y salidas analógicas que son aquellas que pueden darnos diferentes valores entre un máximo y un mínimo.

En la entrada utilizaremos un Potenciómetro para dar valores analógicos:

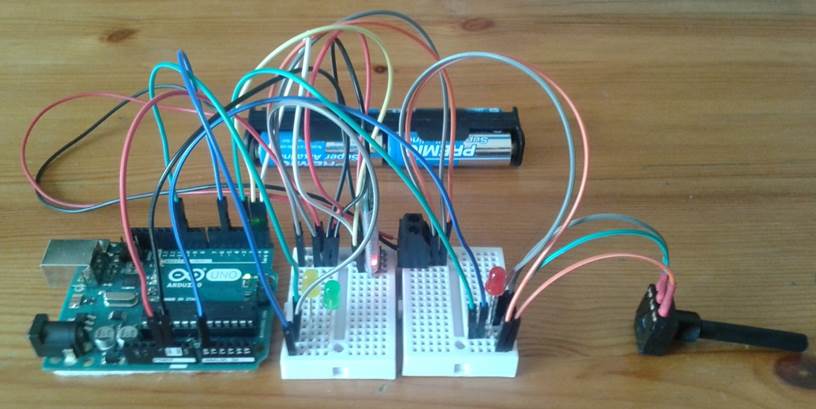

Como podéis ver, hemos conectado el potenciómetro a este led, para que veáis como aumenta la intensidad que proporciona.

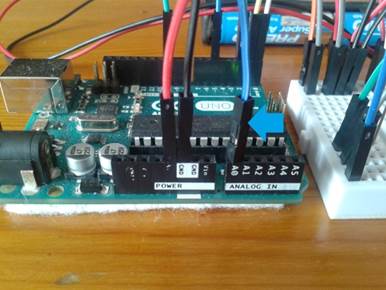

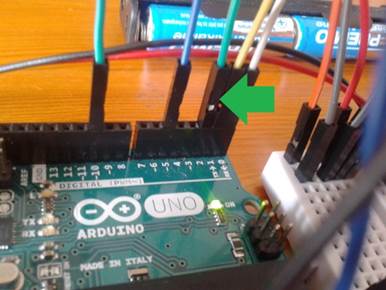

En paralelo, hemos conectado este potenciómetro a una entrada analógica, (cable azul) y a una entrada digital, (cable verde) del Arduino.

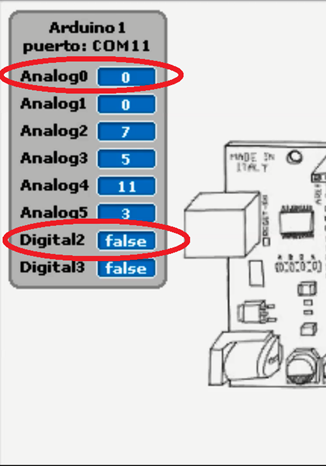

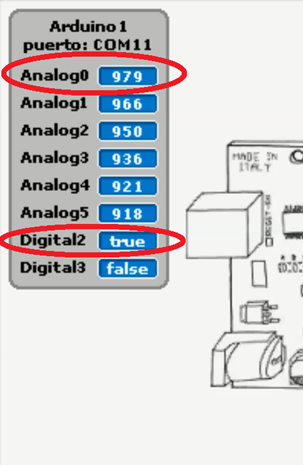

Conforme vamos aumentando la potencia, en nuestro ordenador podemos ver cómo cambia la entrada analógica A0 y la digital D2.

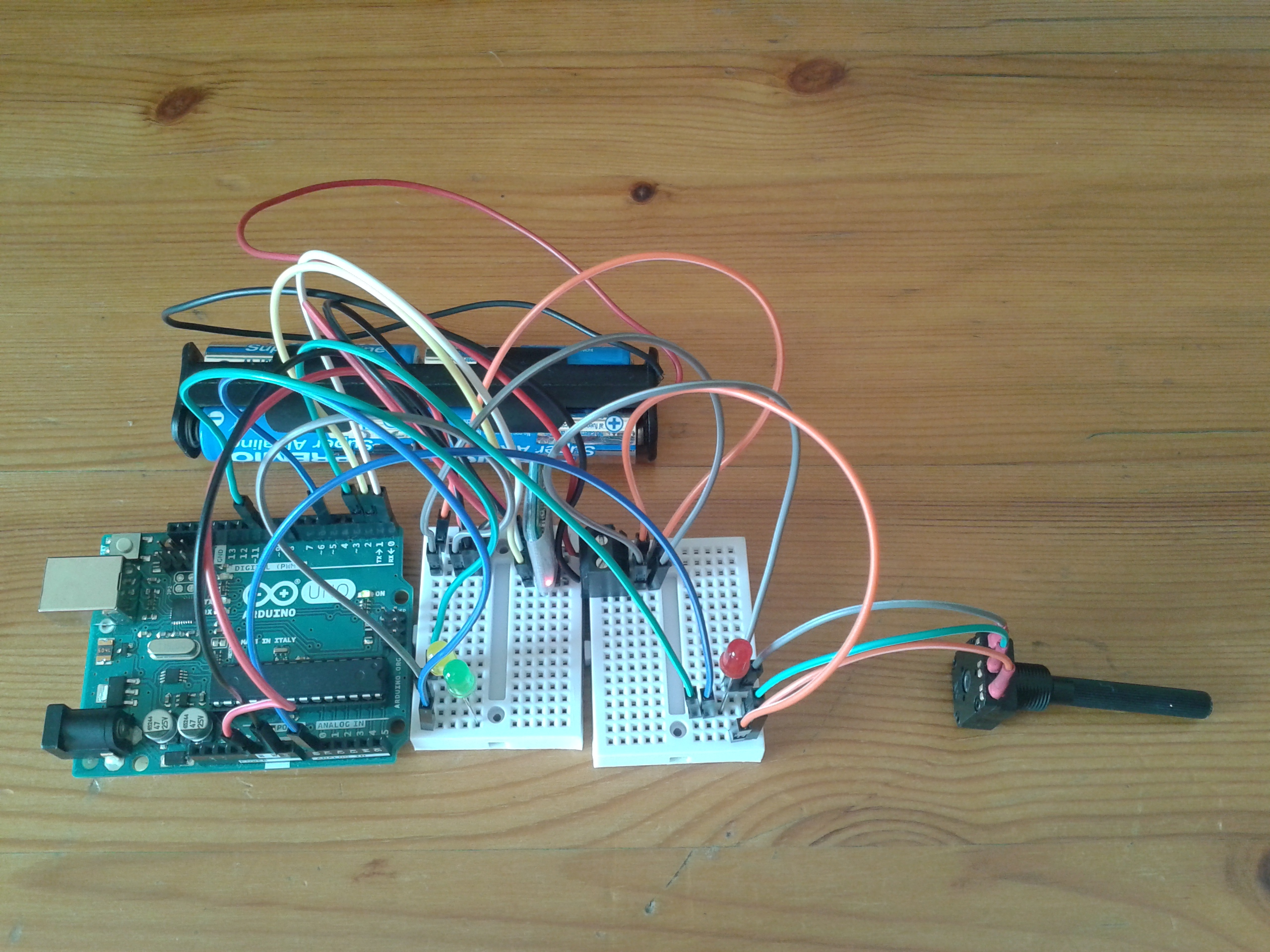

También hemos conectado un led verde a una salida analógica A5 y un led amarillo a una salida digital D10.

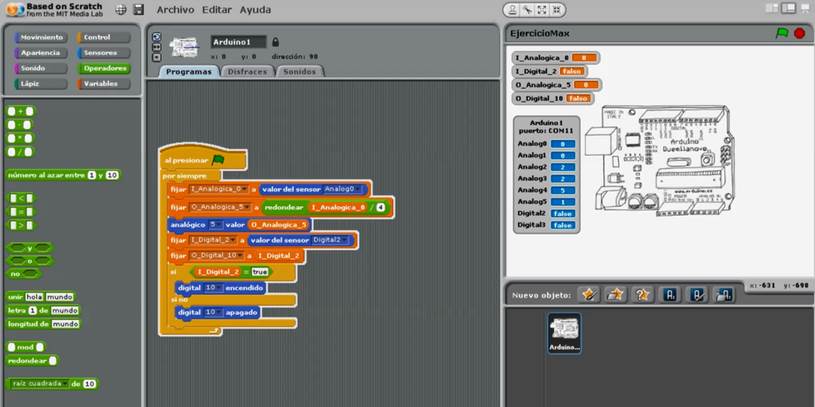

Ahora vamos a hacer un programa para que, al aumentar el valor de las entradas, aumente el valor de las salidas.

Entradas al mínimo:



Entradas al máximo:



Espero que os haya gustado.

Un saludo.





Video Resumen

Ver en YouTube

Para ver el video más lento: Configuración - Velocidad - 0,5...
